Чтобы обеспечить безопасность гостей и участников фестиваля «Дикая мята», специалисты «СофтЭксперт» за 13 дней построили оптоволоконную сеть протяженностью 3,5 км и подключили 80 камер видеонаблюдения на территории площадью около 50 га. Сеть спроектирована с учетом резервирования каналов и возможности масштабирования сети.
Клиент
Фестиваль «Дикая мята» — крупнейший российский музыкальный фестиваль под открытым небом, у которого есть собственная площадка в Тульской области.
На территории расположены зоны для активностей и кэмпинга. Фестиваль проводится ежегодно, его посещают более 20 тыс. человек и сотни артистов.
Организатор фестиваля — продюссерская компания J-group
Выбор исполнителя
Главным ограничением реализации проекта были сроки. До начала фестиваля оставалось не более двух недель, при этом систему необходимо было построить на территории около 50 га, где было предусмотрено размещение нового оборудования видеонаблюдения.
Для реализации проекта требовалась команда, способная одновременно работать с оптоволоконными линиями, сетевым оборудованием и системами видеонаблюдения, включая монтаж оборудования на высоте.
У «СофтЭксперт» есть огромный опыт строительства ВОЛС большой протяженности и выполнения сложных монтажных работ на действующих объектах.
Поэтому после получения технического задания команда оперативно приступила к реализации проекта.
Цель и задачи проекта
Цель — организовать систему видеонаблюдения по периметру и на ключевых участках территории фестиваля, обеспечив стабильную передачу данных от камер до серверов видеонаблюдения.
Задачи:1
Проложить ВОЛС с учётом рельефа, существующей застройки и расположения объектов на территории фестиваля. Организовать сеть по топологии «кольцо» и выполнить сварку оптических кроссов для подключения камер.
2
Установить на опорах технологические шкафы с оборудованием, необходимым для подключения и передачи данных от камер.
3
Проложить витую пару от технологических шкафов до точек установки камер и выполнить их подключение.
4

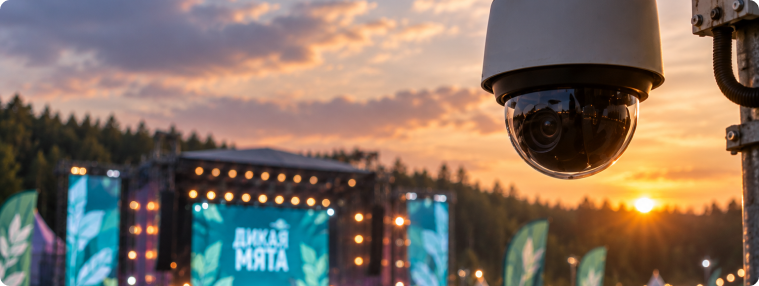

Установить 80 камер, выполнить их подключение и юстировку для получения необходимого покрытия территории.
Реализация
Проектирование сети с резервированиемТопология «двустороннее кольцо» позволяет сохранить связь между узлами при повреждении одного из участков оптической линии: трафик может передаваться по альтернативному направлению кольца.
Для фестивальной площадки это особенно важно. Территория постоянно меняется: перемещается техника, устанавливаются временные конструкции, работают монтажные бригады и большое количество людей. Поэтому инфраструктура должна сохранять работоспособность даже при возникновении внештатных ситуаций.

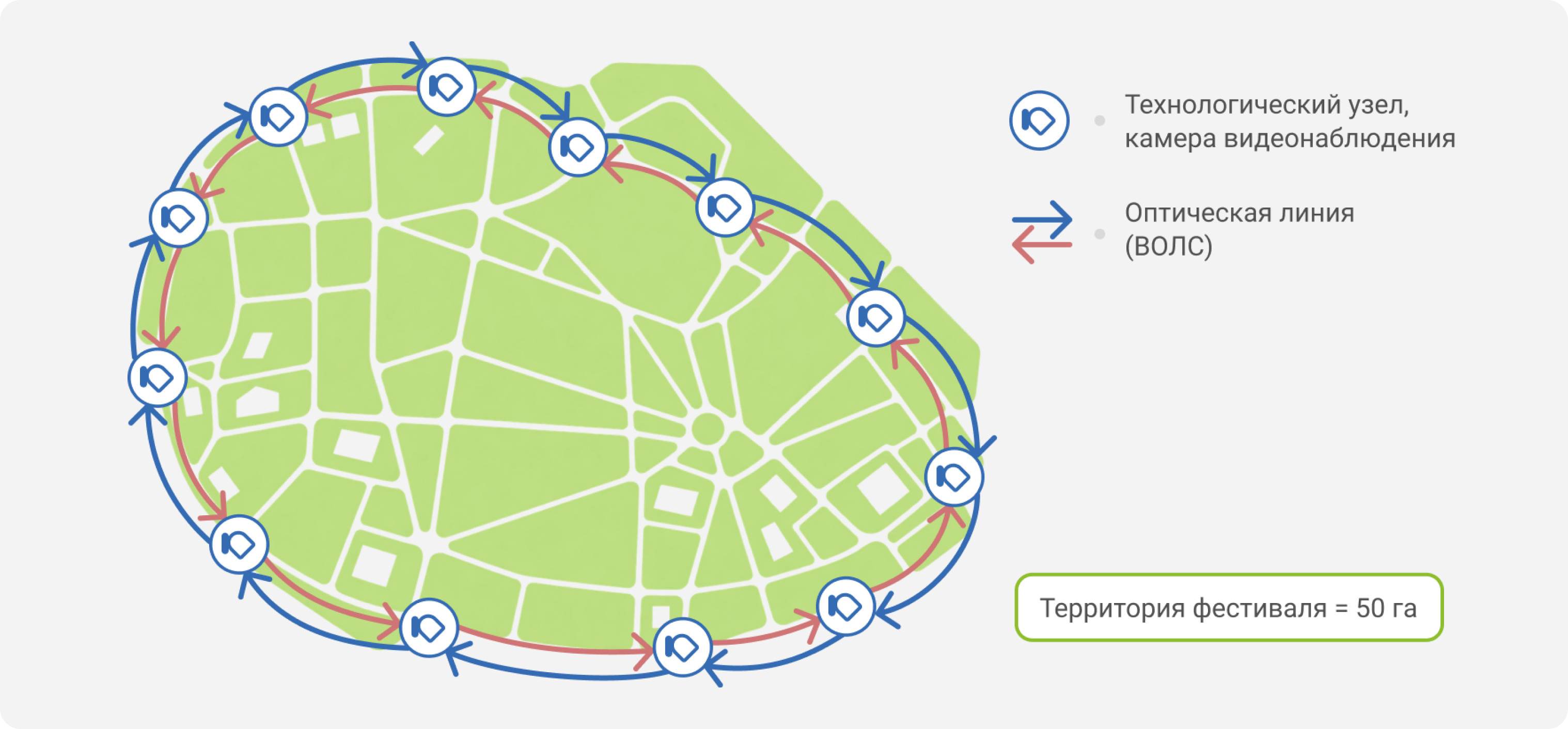

Оптическая сеть по топологии «кольцо»

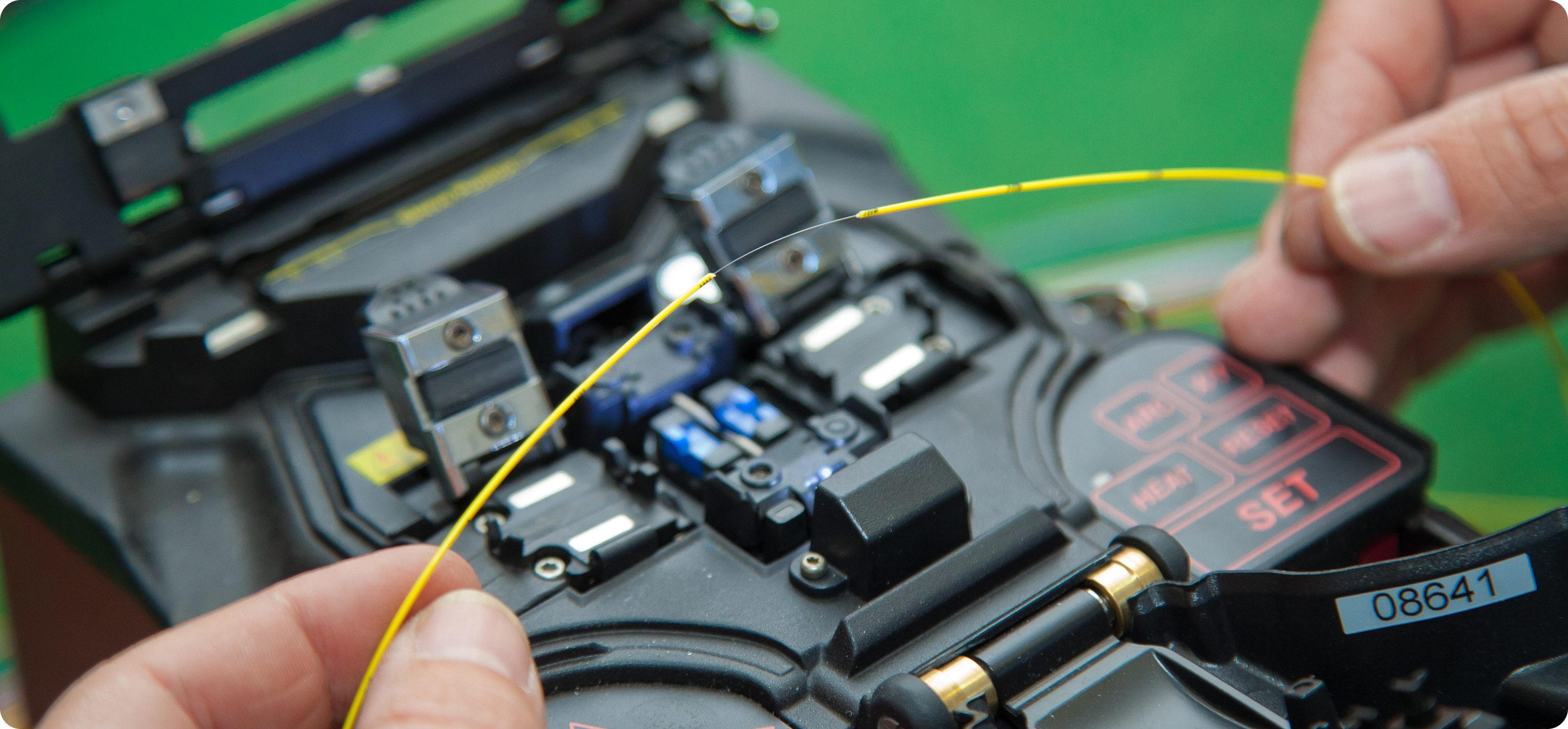

Одной из самых трудоемких частей проекта стало создание оптических соединений. На каждом узле были подготовлены и сварены 32 оптических волокна. В общей сложности специалисты выполнили более 700 высокоточных сварных соединений.
Работы выполнялись с использованием профессионального сварочного оборудования и измерительных приборов, что позволило обеспечить требуемые параметры оптической линии.
После создания оптической инфраструктуры специалисты установили технологические шкафы, проложили медные линии от узлов до камер и выполнили монтаж и юстировку оборудования видеонаблюдения.
Размещение камер выполнялось в соответствии с проектной документацией — с учетом особенностей территории, расположения объектов и необходимости перекрытия «слепых зон» камер для непрерывного охвата территории.
Алексей Степанов, руководитель проекта
«Вся оптоволоконная сеть для системы видеонаблюдения строилась по топологии двустороннего кольца. Фактически мы выполнили более 700 сварок для монтажа отказоустойчивой оптоволоконной сети, установили 80 камер. Для обычного объекта такой объем может показаться избыточным, но на фестивальной площадке требования к надежности особенно высокие. При повреждении одного из участков линии система получает возможность передавать данные по резервному направлению».Результат
Работы, которые на объекте такого масштаба обычно требуют около месяца, команда «СофтЭксперт» выполнила за 13 дней. К началу фестиваля система видеонаблюдения была полностью смонтирована, подключена и готова к работе.В результате заказчик получил отказоустойчивую оптическую сеть с резервированием каналов, рассчитанную на высокую нагрузку и дальнейшее развитие.
Дополнительным преимуществом стало наличие свободных оптических волокон на узлах. Это позволяет в дальнейшем подключать новое оборудование и расширять инфраструктуру без необходимости заново прокладывать магистральные линии.
